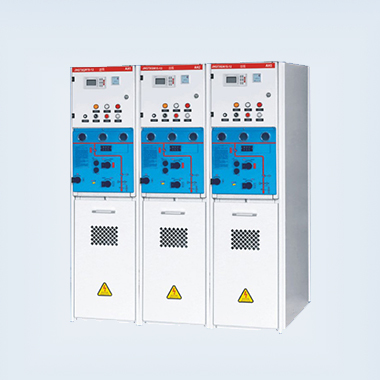

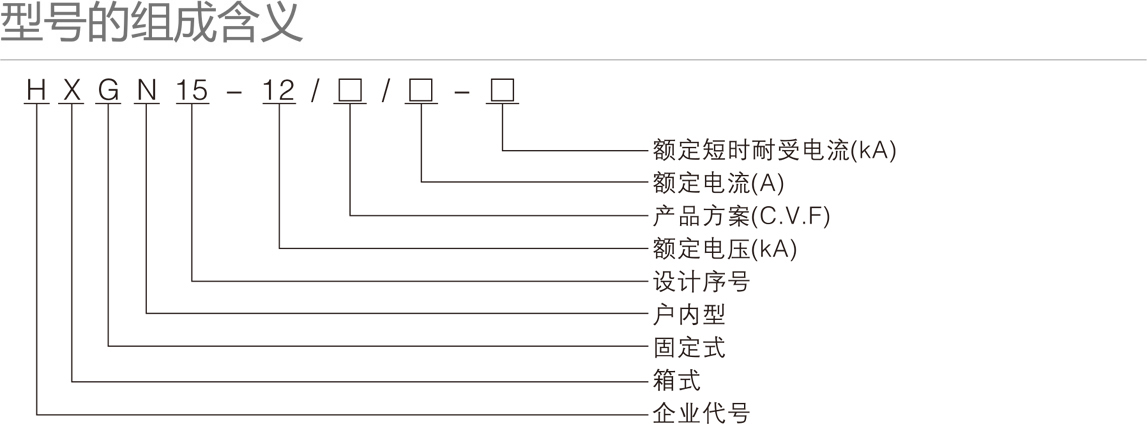

HXGN15-12 固體絕緣環網開關設備

HXGN15-12固體絕緣環網開關設備是本公司自行研發的新一代環保型復合絕緣環網柜。是一種全密封的供電單元,所有帶電部件及開關全密封在一個環氧塑脂殼體內,殼體內無SF6氣體。整個開關裝置不受外部環境影響,確保運行可靠性和人身安全性,并且實現了免維護。
電話:18658785111

產品詳情

產品概述

HXGN15-12固體絕緣環網開關設備是本公司自行研發的新--代環保型復合絕緣環網柜。是一-種全密封的供電單元,所有帶電部件及開關全密封在一個環氧塑脂殼體內,殼體內無SF6氣體。整個開關裝置不

受外部環境影響,確保運行可靠性和人身安全性,并且實現了免維護。

固體絕緣環網柜有三種開關組成,即V單元(斷路器單元),c單元(負荷開關單元),F(xiàn)單元(組合電器單元),每個單元可以單獨使用也可以自由擴展,其結構分為智能控制儀表室、操作機構和一次部分,儀表室可配微機保護(控制器),一次部分采用APG自動凝膠工藝,將隔離開關和滅弧室完全固封在環氧樹脂中,并有專用接頭和母線相連。滅弧室采用專用的銅鉻觸頭材料,R型縱磁場觸頭,以及完全-次封排工藝,該滅弧室開斷短路電流能力及穩定性,電壽命,溫升以及絕緣水平都較之前的滅弧室(銅鋁觸頭材料,杯狀縱磁場觸頭結構,以及不完全一次封排工藝)有了明顯提高。操動機構采用與開關配合一體的彈操機構,即隔離開關和主開關彈操機構為一整體,可方便實現互鎖,而且機構零件少,減少了不必要的傳動環節,可靠性高,并可根據用戶需要實現電動操作。

固體絕緣全封閉開關設備:是采用固體絕緣材料為主絕緣介質及導電連接、隔離開關、接地開關、主母線、分支母線等主導電回路單一或組合后用固體絕緣介質包覆封裝為一個或幾個具有一定功能、可再次組合或擴展的具備全絕緣、全密封性能的模塊。

環網單元適用于12kV.50Hz的三相交流配電系統,用于環網供電或終端供電。環網單元可安裝在工礦企業、住宅小區、學校、公園等的配電系統,也可裝入緊湊式型箱式變電站中,用于配電變壓器的控制和保護。所以戶內、戶外型環網單元均可實現配電自動化。






使用環境條件

a、適用于戶內或戶外。

b、周圍空氣溫度:戶內-109C~+25C,戶外- 60°C~ +60C。

C、空氣相對濕度:日平均值不大于95%,月平均值不大于90%。

d、海拔高度不大于3000m。

e、周圍空氣應沒有受到塵埃、水蒸氣、鹽霧、腐蝕性氣體或可燃性氣體的明顯污染;戶外型可以用于較惡劣的環境條件下。

f、安裝地點無劇烈震動,地震度不超過8度。當上述使用環境條件不能滿足使用要求時,由用戶與造廠協商



符合標準

◎IEC62271-1-2007《高壓開關設備和控制設備第一部分:通用規范》

◎IEC620071-200-2003《1~52KV交流金屬封閉開關設備和控制設備》

◎GB3906- -2006《3.6~40.5KV交流金屬封閉開關設備和控制設備》

◎GB/T11022-2011《高壓開關設備和控制設備標準的共用技術條件》

◎GB1984-2014《高壓交流斷路器》

◎GB1985-2014《高壓交流隔離開關和接地開關》

◎GB3804- 2004《3.6KV~40. 5KV高壓交流負荷開關》

◎DL/T404- 2007《3.6KV~40.5KV交流金屬封閉開關設備和控制設備》

◎DL/T593-2016《高壓開關設備和控制設備標準的共用技術條件》

◎Q/GDW730-2012《12KV固體絕緣環網柜技術條件》

ODL/T402-2016《高壓交流斷路器》

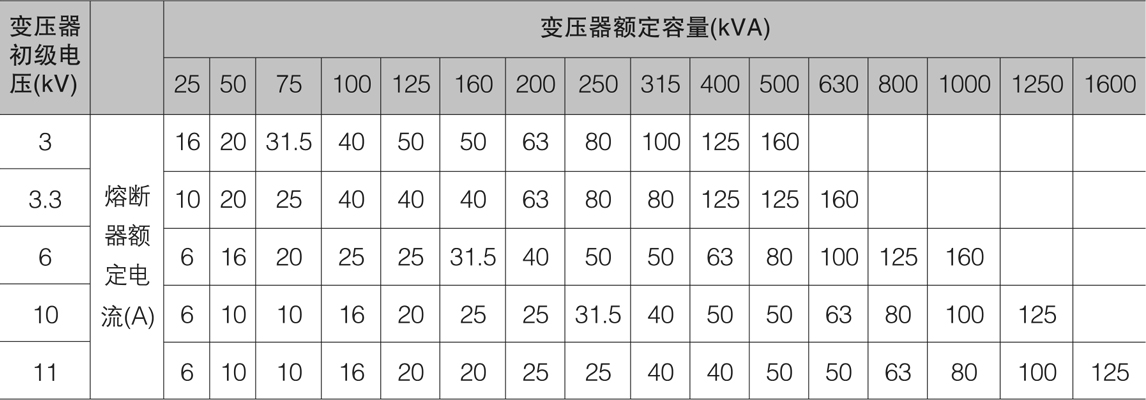

熔斷器與變壓器選型表

具有以下顯著特點:

◎與具空負荷開關組合,轉移電流可達1350A;

◎全系列配變保護,最大熔芯電流可達200A;

◎雙重的接地保護,可靠的五防聯鎖,安全性能更高;

◎選用標準熔斷器,方便用戶備品備件。









熔斷器與變壓器選型表

隔離刀可視斷口

柜前有明顯的隔離斷口可視窗口,可查看隔離合位、隔離分位、接地合位,三個工作位置,方便現場工作人員檢修確定隔離刀位置,非常安全。


泄壓設計

內部燃弧壓力閥:當產品內部出現燃弧時,會從該壓力釋放閥釋放壓力,燃弧排至電纜溝,以免瓿傷操作人員。


綠色環保

采用環保性材料設計,不使用SF6氣體作為滅弧介質絕緣,對環境沒有污染,一次回路采用最少的接點設計,確保運行期間低能耗。


應用領域

低溫寒冷地區:無SF6氣體應用,無需考慮SF6氣體低溫運行問題,在-45C下也能正常運行。

高原地區:無需考慮高原大氣壓對絕緣性能的影響。

◎強風沙地區:固體絕緣環網柜本體安全防護等級IP67,控制回路室采用特殊處理確保強風沙地區長期運行。

◎沿海潮濕地區:環氧樹脂密封,抗湖濕,抗鹽霧腐蝕,確保在沿海地區能長期使用。

◎高環保要求地區: SF6氣體對大氣溫暖化影響已經高度引起重視,固體環網柜取消了SF6氣體,對環境和人身無任何污染和傷害。

◎智能電網中:由于主開關都能實現電動,選配本公司研發的智能控制器,可對開關設備和變電站現場進行遙控、遙測、遙訊,既能進行分散控制,又能方便集中控制。


應用領域

三工位刀閘

所有開關柜配有三工位刀閘。三工位刀閘與主開關一同內置于固封極柱內。三相聯動,可操作實現工作/隔離/接地三個位置。與主開關采用了機械聯鎖,只有在主開關處于分閘位置時,三工位刀閘才能動作。


操作機構

斷路器操作機構為彈簧操作機構,有著結構簡單、動作可靠、體積小巧、免維護等特點,合閘功大小可根據用戶要求上下調整,機構可以手動儲能、手動合閘、手動分閘,也可以電動儲能、電動分合閘,方便用戶操作。

三工位刀閘操作機構采用過中彈簧設計,能快分快合,具有開斷和關合一定負荷電流的功能,三工位機構除了能手動操作外,還能進行電動操作,可實現智能遠程控制隔離與接地,大大方便了用戶的使用。


固體絕緣環網柜是一種小型的GIS開關柜,其結構如下:

a.高壓負荷開關和高壓帶電部件密封在無任何氣體的環氧塑脂絕緣套簡殼內,真空滅弧室滅弧,體積小滅弧可靠。負荷開關帶接地開關,有合、分閘和接地三個工位,接地刀井且有隔離刀的功能。

b.可隨意組合,每路單元均通過三個高壓套管出線,電纜連接方便。

c.采用進口制成的密封箱體,操作機構連接處和高壓套管處采取了嚴格的密封措施性能良好。

d.采用APG工藝由進品環氧樹脂制成的高壓套管及高壓絕緣筒,絕緣簡和高壓套管之間通過硅橡膠套緊配合裝配而成,有較好的密封作用。

e.各路裝有相互獨立的操作機構,機構安裝在柜體的前面上,具有多種機構聯鎖功能。

f.負荷開關和接地開關裝有彈簧操作機構,負荷開關可以手動或電動操作,接地開關不但有接地作用而且也有隔離作用,只能手動操作。

g.斷路器可以配置永磁操動機構,可以電動合分閘,可以手動分閘,但不能手動合閘。斷路器也可以裝彈簧機構,即可手動也可電動,預留配電自動化接口。

h.環網柜面板上有可視窗,能夠直接觀察到隔離刀斷口的分合狀態,有明顯斷開點。

i. 每個環網柜單元都有三個單獨的絕緣簡并列而成,安裝方便,容易更換最大的優點是避免了相間放電。

j.固體絕緣全封閉環網柜主要部件是由絕緣簡和真空滅弧室組成。

k.固體絕緣材料采用進口環氧塑脂,厚度不小于10mm,具有較強的抗腐蝕能力,較高的絕緣能力,內部空間大于150mm,相與相之間單獨分開并通過底板安裝架連接在一起,組合靈活結構簡單合理,美觀。

l.箱體表面無緊固件可供拆卸,防盜性好,箱體具有IP33的防護等級,防雨性能好。

m.頂蓋設有通風口,進風口在箱體下部,并有防塵過濾網,出風口設在箱體頂部,并隱藏在房檐下面形成自下而上的空氣對流,使箱體具有良好的隔熱與通風效果,頂蓋設有-定角度的排水傾角。

n.箱體有電纜進線口的密封式地板,防止電纜溝內的潮氣進入箱體。

0.門以密封條密封,門鎖為防雨式結構,門打開時有限位拉桿使門便于固定。

p.箱體內開關為固體絕緣全密封結構,不需要加熱器,電纜頭根據用戶要求可分可觸摸和不可觸摸型,不怕浸水。


操動機構與操作

a.環網單元中的各路負荷開關和接地開關裝有相互獨立的彈簧操動機構,裝在柜前面板上,可以手動或電動操作。面板上每路有兩個操作孔,分別操作負荷開關和接地開關。真空斷路器配有-體式的永磁操作機構和彈簧操作機構。

b.負荷開關操作說明


        送電操作

        先合隔離接地開關:將操作手柄插入接地操作孔(在隔離刀處于接地合閘狀態時),逆時針旋轉,接地分閘,再將操作手柄插入隔離操作孔內,逆時針旋轉,合上隔離刀。

        再合負荷開關:將操作手柄插入主開關操作孔內,逆時針轉動2圈左右,主開關合閘。


        停電操作

        先分負荷開關:逆時針轉動分閘旋鈕,開關分閘。

        再分隔離接地開關:將操作手柄插入隔離機構操作孔,順時針旋轉,分開隔離刀,再將操作手柄插入接地操作孔內,順時針旋轉,合上接地。


c.斷路器操作說明

d.機械聯鎖:負荷開關,斷路器和接地開關間有機械鎖。當負荷開關、斷路器在合閘狀態,接地開關不能分,合閘;接地開關在合閘狀態,負荷開關、斷路器不能分,合閘。

e.熔斷器的安裝和更換

        (1)先閉合接地開關;

        (2)把操作把手用力提起,逆時針旋轉,使銷子出槽;

        (3)把撞針機構裝入熔絲桶,使銷子處于槽內,順時針旋轉,使操作把手平行于面板,然后用力壓下把手即可;

        (4)當負荷開關接地時才能打開。








?
