產品概述

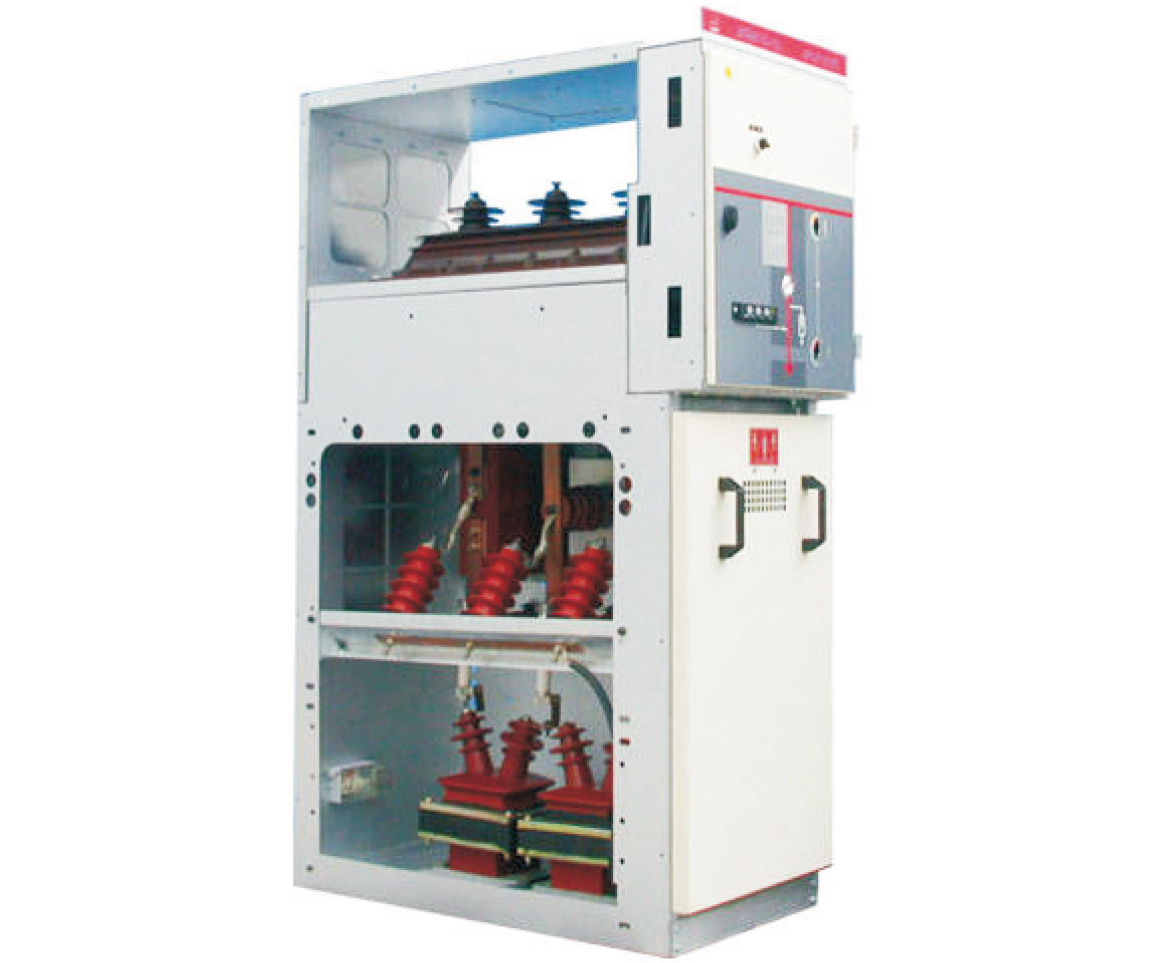

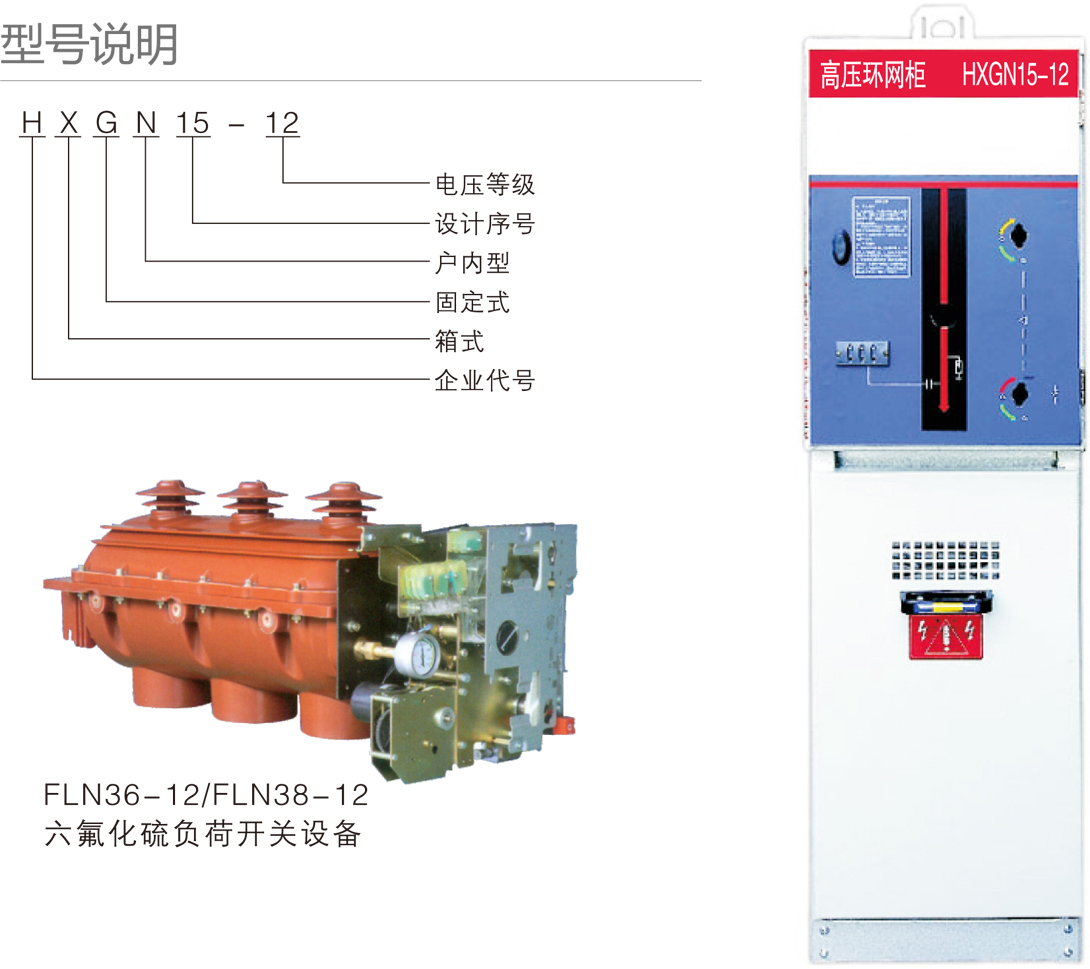

FLN36-12D系列SF6負荷開關是額定電壓為12kV的開關設備，采用SF6氣體作為滅弧和絕緣介質，開關內部有合閘、分閘和接地三個工位，具有體積小，安裝使用方便和環境適應性強等特點。本系列負荷開關分為FLN36-12D(K型單彈簧操作機構)和FLRN36-12D(A型雙彈簧操作機構)兩種，F(xiàn)LRN-12D型可組合成負荷開關+熔斷器組合電器并具有控制和保護功能，可供供電及變電所作為用電設備的保護和控制之用，尤其適用于環網柜、電纜分接箱和配電開閉所。

符合標準IEC60265、IEC60420、 GB3804、GB16926等。

結構和原理

FLN36- 12D負荷開關主回路及接地回路均密封在由環氧樹脂采用APG工藝澆注制成的絕緣殼體中，具有絕緣性能好、抗污穢環境等優點。絕緣殼體同上下兩絕緣罩組合而成，內部充有相對壓力為0.1bar的SF6氣體，下絕緣罩具有防爆措施，確保萬一事故情況下過壓的SF6氣體直接噴向柜后通道，保證人身安全。

使用環境條件

1、周圍空氣溫度:上限+40C，下限- 10°C

2、濕度條件:日相對濕度平均值不超過95%;月相對濕度平均值不超過90%

3、海拔高度:不超過2000米

4、抗震烈度:不超過8度

5、周圍空氣應不受腐蝕性、可燃性氣體、水蒸氣等明顯污染，應無經常性劇烈震動

6、年泄漏率:不超過0.1%

7、特殊條件:當負荷開關在海拔高度2000米以上使用時，需特別注明，以便織造時對設計方案進行調整。
