一、主要用途

FLN3611-12D-T630-25戶內高壓交流六氟化硫負荷開關及FLRN3611-12D/T100-31.5戶內高壓交流六氟化硫負荷開關熔斷器組合電器適用于交流50Hz環網或終端供電的電站和工業用電設備中，作為10kV電力系統負荷控制線路保護之用。負荷開關分合負荷電流、閉環電流、空載變壓器和電纜充電電流;組合電器可以開斷至額定短路開斷電流的任何電流，適用于環網單元、箱式變電站等電氣成套裝置。

特別適用于城市居民小區配電、小型二次變電站、開閉所、工礦企業、大型商場、機場、地鐵、醫院、體育場等場所。

二、概述

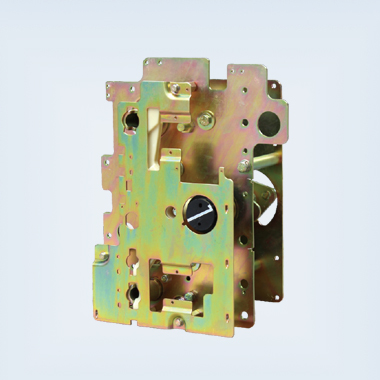

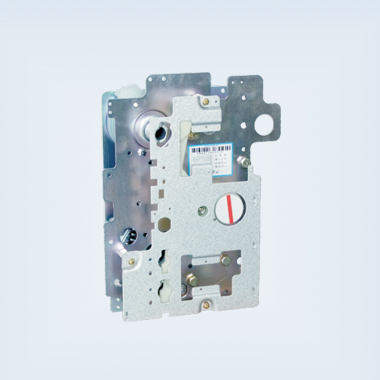

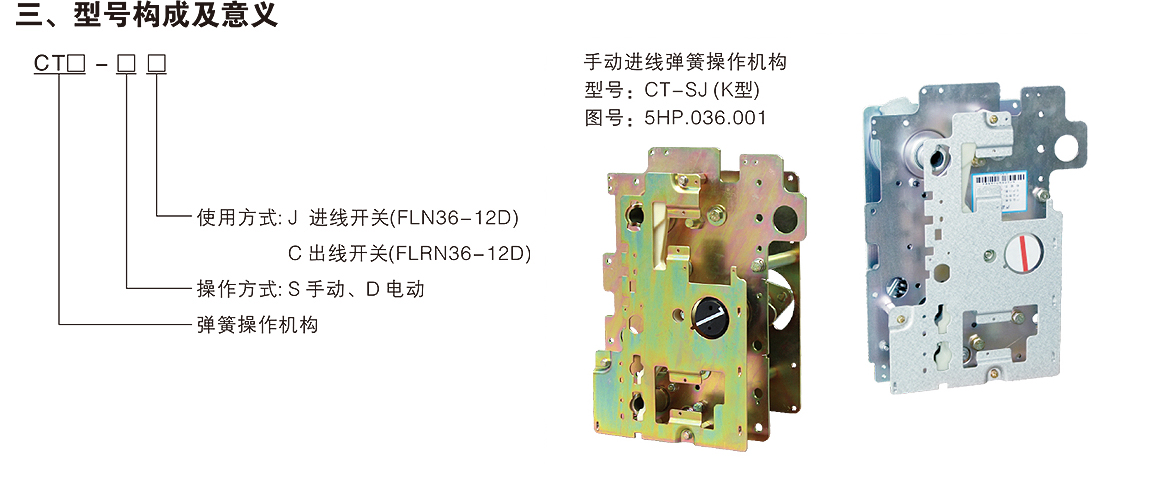

CT型彈簀操作機構適用于FL .RN36- 12D/T100-31.5及FLN36- 12D/630-20型戶內高壓SF6負荷開關、額定電壓12kV戶內開關的配套設備，該系列機構采用壓縮彈簧過中釋放的原理制成，其工作位置為合閘、分閘和接地三個工位，具有體積適中，安裝使用方便和適用性強的特點。具備有熔斷器熔斷分閘的功能和加裝分勵脫扣線圈。

該機構符合GB3804- 1990《3~63kV交流高壓負荷開關》、GB16926-1997《交流高壓負荷開關-熔斷器組合電器》的相關技術要求。

五、CT-OJ(K型)彈簧操作機構操作規范

■  負荷開關的合閘操作

操作手柄插入合閘操作軸孔(右下角)順時針?lè)较蜣D(zhuǎn)動180°，機構帶動觸頭快速做負荷開關的合閘操作。

■  負荷開關的分 閘操作

將操作手柄逆時針?lè)较蜣D(zhuǎn)動180°，即可完成操作。

■  負荷開關的接地操作

操作手柄插入接地操作軸孔(右上角)順時針?lè)较蜣D(zhuǎn)動180°，機構帶動觸頭快速做接地合閘。接地開關的分閘操作只需將操作手柄插入接地操作軸逆時針?lè)较蜣D(zhuǎn)動180°。即可完成操作。
