一、主要用途

FLN3611-12D-T630-25戶內高壓交流六氟化硫負荷開關及FLRN3611-12D/T100-31.5戶內高壓交流六氟化硫負荷開關熔斷器組合電器適用于交流50Hz環網或終端供電的電站和工業用電設備中，作為10kV電力系統負荷控制線路保護之用。負荷開關分合負荷電流、閉環電流、空載變壓器和電纜充電電流;組合電器可以開斷至額定短路開斷電流的任何電流，適用于環網單元、箱式變電站等電氣成套裝置。

特別適用于城市居民小區配電、小型二次變電站、開閉所、工礦企業、大型商場、機場、地鐵、醫院、體育場等場所。

二、概述

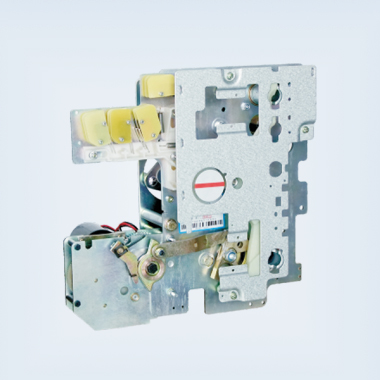

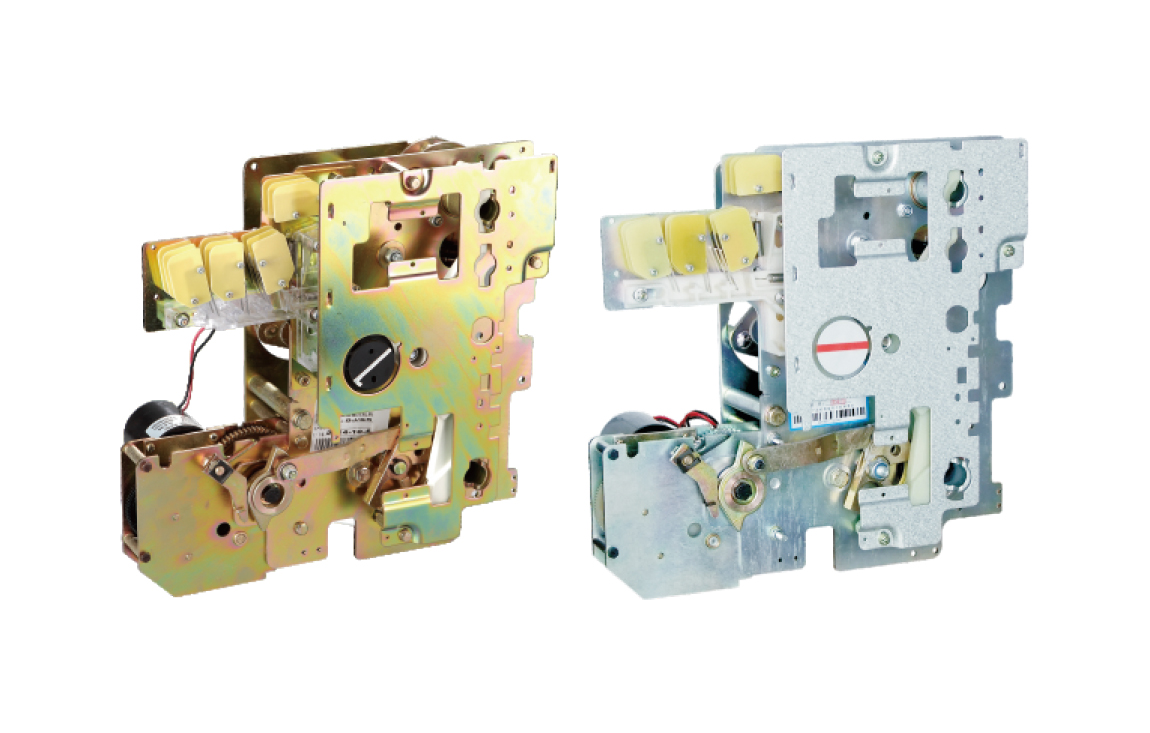

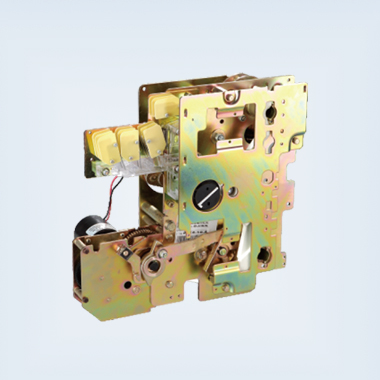

CT型彈簀操作機構適用于FL .RN36- 12D/T100-31.5及FLN36- 12D/630-20型戶內高壓SF6負荷開關、額定電壓12kV戶內開關的配套設備，該系列機構采用壓縮彈簧過中釋放的原理制成，其工作位置為合閘、分閘和接地三個工位，具有體積適中，安裝使用方便和適用性強的特點。具備有熔斷器熔斷分閘的功能和加裝分勵脫扣線圈。

該機構符合GB3804- 1990《3~63kV交流高壓負荷開關》、GB16926-1997《交流高壓負荷開關-熔斷器組合電器》的相關技術要求。

五、CT-OJ(K型)彈簧操作機構操作規范

■  負荷開關的合閘操作

操作手柄插入合閘操作軸孔(右下角)順時針方向轉動180°，機構帶動觸頭快速做負荷開關的合閘操作。

■  負荷開關的分 閘操作

將操作手柄逆時針方向轉動180°，即可完成操作。

■  負荷開關的接地操作

操作手柄插入接地操作軸孔(右上角)順時針方向轉動180°，機構帶動觸頭快速做接地合閘。接地開關的分閘操作只需將操作手柄插入接地操作軸逆時針方向轉動180°。即可完成操作。
